Sottostazione di prefabbricazione di tipo americano

Conosciuti come uno dei produttori e fornitori di sottostazioni di prefabbricazione di tipo americano più competitivi, disponiamo di una nostra fabbrica e possiamo fornirvi non solo i prodotti più recenti progettati in stile alla moda, ma anche un listino prezzi e un preventivo. L'involucro della sottostazione di prefabbricazione di tipo americano è composto principalmente da una base, pannelli laterali, pannelli divisori, porte e una copertura superiore. L'interno è diviso in tre camere: alta tensione, trasformatore e bassa tensione.

La camera ad alta tensione adotta un design compatto e affidabile con funzioni di interblocco anti-malfunzionamento complete, garantendo elevata affidabilità e facile manutenzione. Può essere dotato di interruttori di carico terminale, quadri di rete ad anello e altri dispositivi di commutazione ad alta tensione.

La camera del trasformatore può ospitare trasformatori a bagno d'olio o a secco con una capacità fino a 1600 Kvar e una tensione nominale di 12/0,4 KV. Dotato di reti protettive isolanti, favorisce la ventilazione naturale o forzata. In base alle necessità sono disponibili regolatori automatici automatici della temperatura, monitoraggio della temperatura ambiente e dispositivi di ventilazione che si accendono/spengono automaticamente.

La camera a bassa tensione include configurazioni standard per la distribuzione dell'energia, la misurazione e la compensazione della potenza reattiva. Può essere personalizzato per progettare i circuiti di controllo secondari e il numero di linee in uscita in base alle esigenze del progetto.

Caratteristiche e applicazioni

Completamente isolato, completamente chiuso, esente da manutenzione, garantisce in modo affidabile la sicurezza personale;

Struttura compatta, il volume è solo 1/3 - 1/5 della stessa capacità - Trasformatore di tipo europeo, con altezza ridotta;

Può adottare una struttura a scatola divisa per evitare la contaminazione dell'olio nel serbatoio dell'olio del trasformatore;

Il lato ad alta tensione adotta doppi fusibili per una protezione a gamma completa, riducendo notevolmente i costi;

Può essere utilizzato in una rete ad anello o in un terminale e la testa del cavo può essere collegata ed estratta in caso di emergenza con una corrente di carico di 200 A;

L'involucro adotta un pannello composito a doppio strato di tipo a nido d'ape, che ha la funzione di isolare e dissipare il calore;

Il lato bassa tensione è dotato di un protettore elettronico di perdita di fase. Quando si verifica una tensione anomala nel sistema, è possibile disconnettere rapidamente l'interruttore principale in ingresso;

L'interruttore di carico immerso in olio laterale ad alta tensione o l'interruttore di carico SF6 possono essere motorizzati e aggiornati, gettando le basi per realizzare l'automazione della rete di distribuzione;

Adotta trasformatori della serie S11 immersi in olio S9 o con prestazioni migliori.

La sottostazione di prefabbricazione di tipo americano Toonice (sottostazioni integrate serie ZGS13) presenta un ingombro ridotto, facilità di installazione e manutenzione, bassa rumorosità, basse perdite, design antifurto, protezione completa e forte capacità di sovraccarico. Sono adatti per applicazioni in nuove aree residenziali, aree verdi, parchi, stazioni, alberghi, cantieri, aeroporti e altri luoghi simili.

Ambiente di utilizzo

1. Altitudine: non superiore a 1000 m;

2. Temperatura ambiente: -35℃ ~ +40℃;

3. Umidità relativa: media giornaliera non superiore al 95%, media mensile non superiore al 90%;

4. Luogo di installazione: un luogo privo di fuoco, pericolo di esplosione, gas chimicamente corrosivi, con una buona ventilazione e inclinazione del terreno non superiore a 3°;

Nota: quando si ordina questo prodotto oltre le condizioni sopra specificate, consultare la nostra azienda.

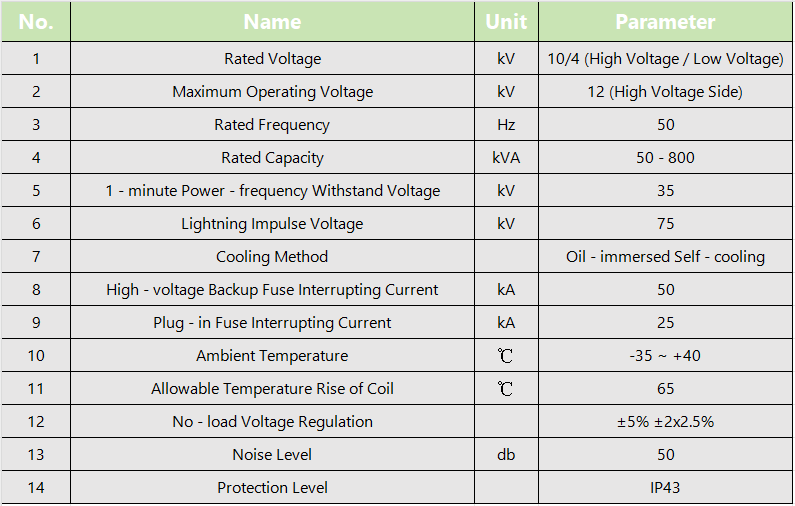

Parametro tecnico

La sottostazione di prefabbricazione di tipo americano offre funzionalità avanzate e applicazioni versatili, che la rendono una soluzione preziosa per le moderne esigenze di distribuzione elettrica e gestione dell'energia.
