Sottostazione box prefabbricata

La sottostazione prefabbricata, nota anche come sottostazione preassemblata o sottostazione preinstallata. Si tratta di una sorta di apparecchiatura di distribuzione dell'energia compatta prefabbricata per interni ed esterni in cui quadri ad alta tensione, trasformatori di distribuzione e dispositivi di distribuzione a bassa tensione sono disposti nel loro insieme secondo un determinato schema di cablaggio, integrando funzioni come trasformatore step-down e distribuzione di energia a bassa tensione organicamente insieme e installati in una scatola con struttura in acciaio resistente all'umidità, alla ruggine, alla polvere, al mouse, al fuoco, al furto, isolata termicamente, completamente chiusa e mobile. È particolarmente adatta per la costruzione e la ristrutturazione della rete urbana ed è una nuovissima sottostazione che è emersa dopo la sottostazione per l'edilizia civile. La sottostazione prefabbricata è adatta per miniere, imprese industriali, giacimenti di petrolio e gas e centrali eoliche. Sostituisce le sale e le sottostazioni di distribuzione dell'energia originali dell'edilizia civile, diventando un nuovo tipo di dispositivo completo di trasformazione e distribuzione dell'energia.

Caratteristiche e applicazioni

1. I quadri ad alta tensione, il trasformatore e i quadri a bassa tensione sono integrati in un'unica unità, altamente integrata.

2. Protezione perfetta dall'alta e bassa tensione, funzionamento sicuro e affidabile, manutenzione semplice.

3. Meno spazio, investimento basso, ciclo di produzione breve, comodo da spostare.

4. Schemi di messa a terra flessibili e diversificati.

5. Struttura unica: il guscio a doppio strato (pannello composito) con un'esclusiva struttura a nido d'ape è solido, isolato e ben ventilato per la dissipazione del calore, bello e con un elevato livello di protezione. I materiali del guscio possono essere selezionati tra lega di acciaio inossidabile, lega di alluminio, lamiera laminata a freddo, lamiera di acciaio colorato, piastrellata, incollata in legno, nuovi materiali rispettosi dell'ambiente e pittura ad acquerello di superficie.

6. Diversi tipi: tipo generale, tipo villa, tipo compatto e altri stili.

7. L'unità principale dell'anello ad alta tensione può essere dotata di un terminale di automazione dell'alimentatore (FTU) per ottenere un rilevamento affidabile di cortocircuiti e guasti a terra monofase, con "quattro funzioni remote", facilitando l'aggiornamento dell'automazione della rete di distribuzione.

Le sottostazioni di tipo box sono applicabili a comunità residenziali, trasformatori pubblici urbani, aree centrali trafficate, fonti di energia per l'edilizia, ecc. Gli utenti possono selezionare la sottostazione box prefabbricata in base alle diverse condizioni di utilizzo e ai livelli di carico. Dalla loro introduzione, le sottostazioni box-type si sono sviluppate in modo estremamente rapido, rappresentando il 70% dei trasformatori di distribuzione nei paesi europei sviluppati e il 90% negli Stati Uniti.

Ambiente di utilizzo

Altitudine: ≤1000m;

Temperatura ambiente: -25℃~+40℃ (la temperatura media mensile massima è +30℃, la temperatura media annuale massima è +20℃);

Umidità relativa: valore medio giornaliero non superiore al 95%, valore medio mensile non superiore al 90%;

Livello sismico: accelerazione orizzontale 0,4 m/s², accelerazione verticale 0,15 m/s²;

Il sito di installazione non presenta impatti gravi, inquinamento grave, corrosione chimica, polvere conduttiva o pericolo di esplosione;

Nota: quando si ordina questo prodotto oltre le condizioni sopra specificate, consultare la nostra azienda.

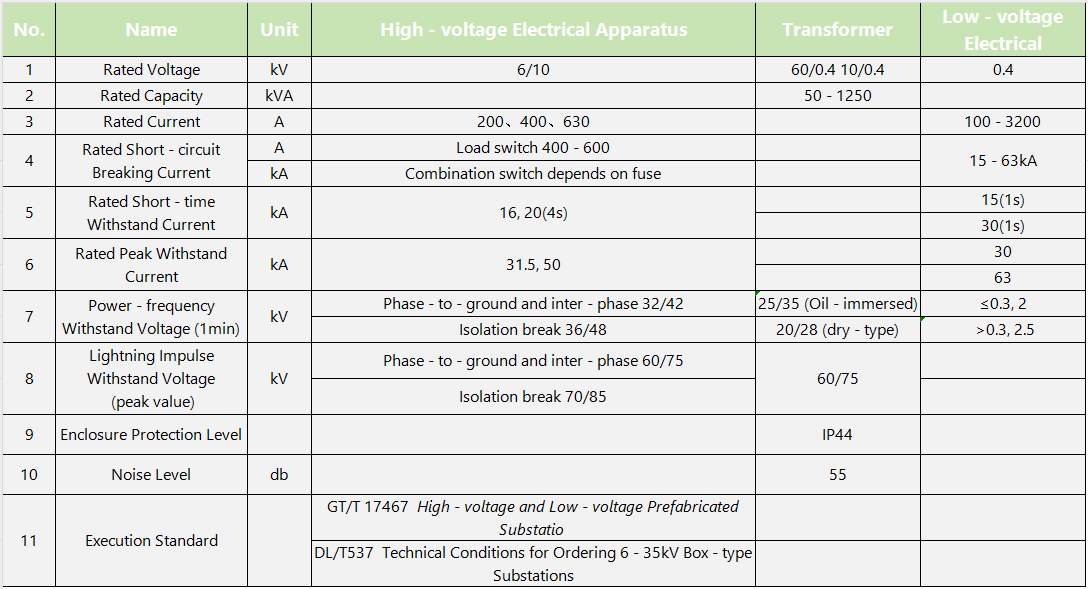

Parametro tecnico
