UNIndoo interruttore di carico ad alta tensionesvolge un ruolo fondamentale nei moderni sistemi di distribuzione dell'energia consentendo la commutazione sicura del carico, l'isolamento e il controllo operativo in ambienti a media e alta tensione. Questa guida approfondita spiega come funzionano gli interruttori di carico ad alta tensione per interni, i loro componenti principali, i principali vantaggi, gli scenari applicativi, i criteri di selezione, gli standard pertinenti e le migliori pratiche per l'installazione e la manutenzione. Basandosi sull'esperienza del settore e sugli approfondimenti pratici diToonice, questo articolo aiuta ingegneri, project manager e professionisti dell'approvvigionamento a prendere decisioni informate in linea con la sicurezza, l'affidabilità e le prestazioni a lungo termine.
Sommario
- 1. Che cos'è un interruttore di carico ad alta tensione per interni?
- 2. Come funziona un interruttore di carico ad alta tensione per interni?
- 3. Componenti chiave di un interruttore di carico ad alta tensione per interni
- 4. Tipi comuni di interruttori di carico ad alta tensione per interni
- 5. Applicazioni tipiche nei sistemi di distribuzione dell'energia
- 6. Vantaggi dell'utilizzo di interruttori di carico ad alta tensione per interni
- 7. Interruttore di carico, interruttore automatico e sezionatore
- 8. Norme e Specifiche Tecniche
- 9. Come scegliere il giusto interruttore di carico ad alta tensione per interni
- 10. Migliori pratiche di installazione e manutenzione
- 11. Domande frequenti (FAQ)
- 12. Conclusione
1. Che cos'è un interruttore di carico ad alta tensione per interni?

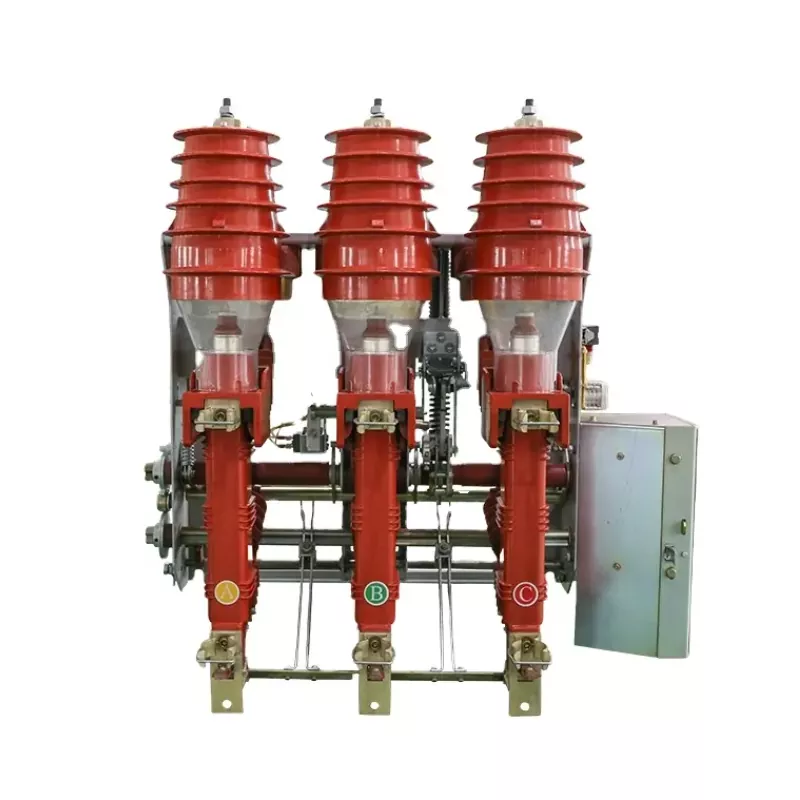

UNInterruttore di carico ad alta tensione per interniè un dispositivo di commutazione progettato per creare, trasportare e interrompere correnti elettriche in condizioni di carico normali in sistemi di alimentazione interni a media e alta tensione. A differenza degli interruttori automatici, gli interruttori di carico non sono destinati a interrompere elevate correnti di cortocircuito, ma forniscono una commutazione affidabile sotto carico e un isolamento sicuro.
Questi interruttori sono generalmente installati in ambienti interni come sottostazioni, sale quadri, impianti industriali, edifici commerciali e strutture di distribuzione dei servizi pubblici dove lo spazio, la sicurezza e l'affidabilità operativa sono fondamentali.
2. Come funziona un interruttore di carico ad alta tensione per interni?
Il principio di funzionamento di un interruttore di carico ad alta tensione per interni si basa sull'estinzione controllata dell'arco durante le operazioni di commutazione. Quando l'interruttore si apre o si chiude sotto carico, si genera un arco tra i contatti. A seconda del modello dell'interruttore, questo arco viene estinto utilizzando mezzi e tecniche specifici.
Passaggi operativi chiave
- Il meccanismo operativo avvia il movimento del contatto.
- I contatti principali si separano o si chiudono sotto corrente di carico.
- Si forma un arco che viene guidato in una camera di estinzione dell'arco.
- L'arco viene raffreddato, allungato o spento fino al completamento dell'interruzione della corrente.
I metodi comuni di estinzione dell'arco includono tecnologie ad aria, gas SF₆ e vuoto, ciascuna delle quali offre prestazioni e caratteristiche ambientali diverse.
3. Componenti chiave di un interruttore di carico ad alta tensione per interni
- Contatti principali:Condurre e interrompere la corrente di carico.
- Sistema di estinzione dell'arco:Garantisce un'interruzione sicura della corrente.
- Meccanismo operativo:Controllo manuale o motorizzato.
- Struttura isolante:Supporta la capacità di resistenza all'alta tensione.
- Sistema di interblocco:Previene operazioni errate.
4. Tipi comuni di interruttori di carico ad alta tensione per interni
| Tipo | Arco medio | Caratteristiche principali | Intervallo di tensione tipico |
|---|---|---|---|
| Interruttore del carico d'aria | Aria | Struttura semplice, economica | Fino a 12kV |
| SF₆ Interruttore di carico | SF₆Gas | Eccellente spegnimento dell'arco, compatto | 12–40,5 kV |
| Interruttore del carico a vuoto | Vuoto | Lunga vita elettrica, ecologica | Fino a 40,5 kV |
5. Applicazioni tipiche nei sistemi di distribuzione dell'energia
Gli interruttori di carico ad alta tensione per interni sono ampiamente utilizzati in vari settori:
- Sottostazioni interne e quadri elettrici
- Reti di distribuzione elettrica industriale
- Sistemi energetici commerciali e residenziali
- Progetti di energia rinnovabile
- Servizi di pubblica utilità e infrastrutture
Nei sistemi moderni, questi interruttori spesso funzionano in combinazione con fusibili per fornire sia il controllo del carico che la protezione da cortocircuito.
6. Vantaggi dell'utilizzo di interruttori di carico ad alta tensione per interni
- Elevata sicurezza operativa
- Design compatto e salvaspazio
- Prestazioni affidabili di commutazione del carico
- Costo inferiore rispetto agli interruttori automatici
- Facile integrazione nei quadri interni
Ai produttori piaceTooniceottimizzare continuamente questi vantaggi attraverso una progettazione avanzata, un rigoroso controllo di qualità e la conformità agli standard internazionali.
7. Interruttore di carico, interruttore automatico e sezionatore
| Dispositivo | Commutazione del carico | Interruzione per cortocircuito | Funzione principale |
|---|---|---|---|
| Interruttore di carico | SÌ | NO | Controllo e isolamento sotto carico |
| Interruttore automatico | SÌ | SÌ | Protezione dai guasti |
| Sezionatore | NO | NO | Isolamento visibile |
8. Norme e Specifiche Tecniche
Gli interruttori di carico ad alta tensione per interni devono essere conformi agli standard internazionali e regionali riconosciuti, tra cui:
- CEI 62271-103
- CEI 62271-1
- GB/T11022
- GB3804
La conformità garantisce sicurezza elettrica, resistenza meccanica e funzionamento affidabile a lungo termine.
9. Come scegliere il giusto interruttore di carico ad alta tensione per interni
- Tensione e corrente nominali
- Frequenza di commutazione e ciclo di lavoro
- Mezzo di estinzione dell'arco
- Ambiente di installazione
- Conformità agli standard
- Reputazione e supporto del produttore
Per specifiche dettagliate del prodotto, è possibile fare riferimento a questa risorsa Interruttore di carico ad alta tensione per interni fornita da Toonice.
10. Migliori pratiche di installazione e manutenzione
- Assicurarsi che la messa a terra e l'isolamento siano adeguati
- Seguire i manuali di installazione del produttore
- Eseguire ispezioni meccaniche ed elettriche di routine
- Controllare regolarmente i meccanismi di interblocco e di funzionamento
11. Domande frequenti (FAQ)
D1: Un interruttore di carico ad alta tensione interno può interrompere la corrente di guasto?
No. Gli interruttori di carico sono progettati per la normale commutazione del carico. L'interruzione della corrente di guasto richiede una combinazione di interruttore automatico o fusibile.
Q2: Qual è la durata di servizio tipica?
Con una corretta manutenzione, gli interruttori di carico ad alta tensione per interni possono funzionare in modo affidabile per 20-30 anni.
Q3: Gli interruttori a vuoto sono ecologici?
SÌ. La tecnologia del vuoto elimina l’uso del gas SF₆ e supporta sistemi energetici sostenibili.
12. Conclusionee
L'interruttore di carico ad alta tensione per interni è un componente indispensabile nei moderni sistemi di distribuzione dell'energia, poiché offre un controllo del carico sicuro, affidabile ed economico per applicazioni interne. Comprendendone i principi di funzionamento, i tipi, gli standard e i criteri di selezione, i progettisti e gli operatori del sistema possono migliorare significativamente la sicurezza e l'efficienza della rete.
In qualità di produttore affidabile,Toonicefornisce interruttori di carico ad alta tensione per interni di alta qualità, progettati per soddisfare gli standard globali e le diverse esigenze applicative. Se stai pianificando un progetto o aggiornando il tuo sistema energetico, sentiti libero di farlocontattaciper esplorare soluzioni su misura e supporto tecnico professionale.
