Riepilogo dell'articolo: A Interruttore automatico in vuoto VCBè un dispositivo critico di commutazione e protezione per sistemi elettrici a media tensione, che utilizza una camera a vuoto sigillata come mezzo di estinzione dell'arco. Questo articolo spiega come funziona la tecnologia VCB, i suoi principali vantaggi, gli scenari applicativi, le condizioni operative e importanti considerazioni sulla scelta per la distribuzione dell'energia industriale. Sulla base delle informazioni tecniche fornite daToonice, questa guida è progettata per aiutare ingegneri, appaltatori elettrici, distributori e team di acquisto a comprendere meglio le prestazioni di VCB e i requisiti applicativi.
Sommario
- Che cos'è un interruttore automatico in vuoto VCB?
- Come funziona un interruttore automatico in vuoto VCB?
- Quali sono i principali vantaggi della tecnologia VCB?
- Dove viene utilizzato un interruttore automatico in vuoto VCB?
- Quali condizioni operative dovrebbero essere considerate?
- Come dovresti selezionare il VCB giusto?
- Domande frequenti sull'interruttore automatico in vuoto VCB

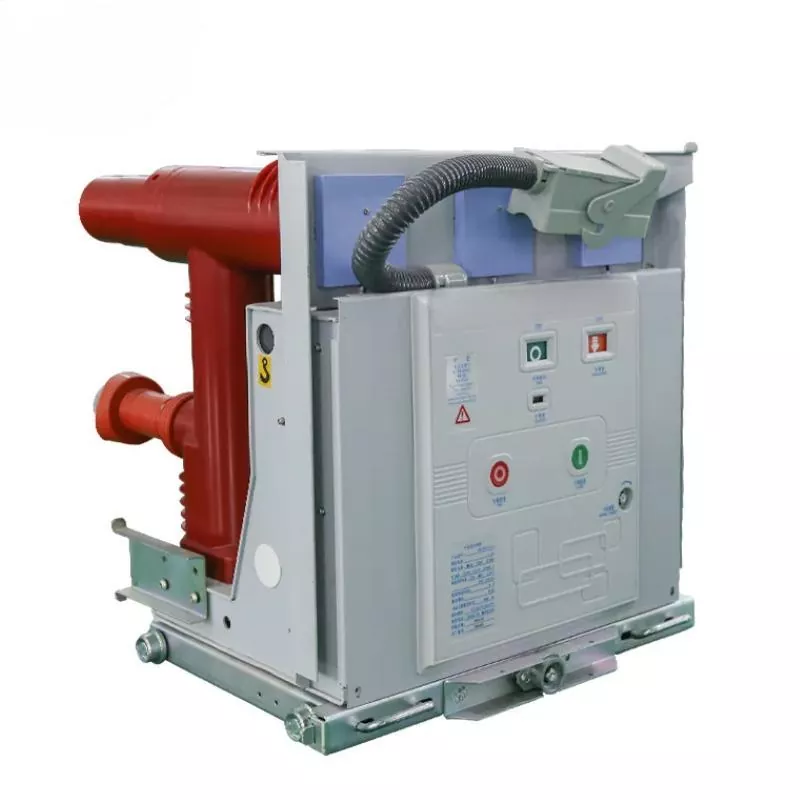

Che cos'è un interruttore automatico in vuoto VCB?
Toonice produce e fornisceInterruttore automatico in vuoto VCBsoluzioni progettate per applicazioni di distribuzione dell'energia a media tensione in cui sono importanti commutazione affidabile, protezione elettrica, funzionamento frequente e manutenzione ridotta. Secondo le informazioni sul prodotto del produttore, questi interruttori sono adatti per sistemi CA trifase interni e possono essere applicati in imprese industriali e minerarie, centrali elettriche, sottostazioni e altre reti di distribuzione.
Un VCB utilizza il vuoto come mezzo di estinzione dell'arco. I contatti elettrici sono racchiusi all'interno di un'ampolla sotto vuoto sigillata. Quando l'interruttore si apre durante una commutazione normale o in una condizione di guasto, i contatti si separano e l'ambiente vuoto aiuta a sopprimere l'arco elettrico.
Questa costruzione elimina la necessità dell'olio convenzionale come mezzo di estinzione dell'arco e supporta un design compatto e relativamente leggero. Contribuisce inoltre a ridurre i requisiti di manutenzione, il basso rumore di funzionamento e la lunga durata elettrica.
Per gli acquirenti che valutano apparecchiature di commutazione di media tensione, vale quindi la pena prendere in considerazione l'interruttore sottovuoto Toonice VCB quando l'applicazione richiede prestazioni di interruzione affidabili combinate con capacità di commutazione frequente.
Come funziona un interruttore automatico in vuoto VCB?
Il principio di funzionamento di un VCB è relativamente semplice, ma le sue prestazioni dipendono da una precisa progettazione meccanica ed elettrica. L'azione di commutazione primaria avviene all'interno dell'ampolla in vuoto, dove i contatti sono isolati dalle condizioni atmosferiche.
- Funzionamento normale:I contatti elettrici rimangono chiusi, consentendo alla corrente di fluire attraverso il circuito.
- Comando di apertura:Quando viene ricevuto un comando di commutazione o protezione, il comando separa i contatti.
- Formazione dell'arco:Potrebbe formarsi un arco temporaneo quando i contatti si separano, ma l'ambiente di vuoto limita la formazione di archi prolungati.
- Estinzione dell'arco:L'arco si estingue rapidamente quando la corrente si avvicina al suo punto zero naturale.
- Recupero dielettrico:La forza di isolamento attraverso lo spazio tra i contatti si ripristina rapidamente, contribuendo a prevenire la riinnesco dell'arco.
Una caratteristica importante è la distanza di contatto relativamente piccola. Le informazioni tecniche di Toonice rilevano che un VCB da 10 kV può avere una distanza di contatto di circa 10 mm. Una corsa compatta dei contatti riduce il lavoro meccanico richiesto durante il funzionamento e può contribuire ad una maggiore durata meccanica.
Quali sono i principali vantaggi della tecnologia VCB?
La tecnologia di interruzione del vuoto è diventata una soluzione importante per la distribuzione di media tensione perché combina un'efficace interruzione dei guasti con un ambiente operativo relativamente semplice. I principali vantaggi includono:
- Bassa manutenzione:L'ampolla sottovuoto sigillata non richiede una manutenzione ordinaria del mezzo di estinzione dell'arco paragonabile ai sistemi a base di olio.
- Costruzione compatta:La corsa ridotta dei contatti e il design compatto dell'interruttore contribuiscono a ridurre le dimensioni complessive dell'apparecchiatura.
- Estinzione rapida dell'arco:La durata dell'arco è breve e in genere è pari a circa mezzo ciclo secondo le informazioni sul prodotto del produttore.
- Recupero dielettrico veloce:Il rapido recupero della resistenza dell'isolamento supporta l'interruzione affidabile delle correnti di guasto.
- Lunga vita elettrica:La ridotta usura dei contatti consente all'interruttore di supportare operazioni di commutazione ripetute.
- Basso rumore di funzionamento:I VCB possono essere adatti per installazioni in cui il rumore deve essere ridotto al minimo.
- Funzionamento senza olio:L'interruzione del vuoto evita l'uso dell'olio come mezzo di estinzione dell'arco.
- Design compatto e leggero:Ciò può semplificare l'integrazione in adeguati quadri di media tensione.
- Capacità di commutazione del carico capacitivo:I VCB possono essere applicati ad applicazioni di commutazione di carico capacitivo adeguate quando la progettazione del sistema completo lo supporta.
| Fattore di prestazione | Caratteristica VCB | Vantaggio pratico |
|---|---|---|
| Mezzo di estinzione dell'arco elettrico | Vuoto | Interruzione senza olio e ridotte esigenze di manutenzione |
| Divario di contatto | Circa 10 mm per un esempio da 10 kV | Meccanismo di comando compatto e corsa meccanica ridotta |
| Tempo d'arco | In genere circa mezzo ciclo | Risposta rapida all'interruzione |
| Vita elettrica | L'interruzione della corrente nominale può superare le 5.000 operazioni | Adatto per applicazioni con cambi frequenti |
| Interruzione della piena capacità | Circa 30–50 operazioni secondo le informazioni sul prodotto | Supporta ripetute interruzioni per guasto entro valori nominali specificati |
| Manutenzione | Basso | Riduzione del carico di lavoro di assistenza durante il ciclo di vita dell'apparecchiatura |
Nota: i valori nominali elettrici effettivi, la durata, la capacità di interruzione, il livello di isolamento e i requisiti di installazione devono essere sempre verificati rispetto al modello VCB specifico e agli standard applicabili.
Dove viene utilizzato un interruttore automatico in vuoto VCB?
Un interruttore automatico in vuoto VCB è particolarmente adatto per i sistemi di distribuzione di media tensione in cui le apparecchiature elettriche necessitano di controllo e protezione affidabili. Le applicazioni tipiche includono:
- Impianti industriali:Protezione e manovra di alimentatori di media tensione, motori, trasformatori e apparecchiature di distribuzione.
- Operazioni minerarie:Adatto per sistemi di distribuzione dell'energia che richiedono prestazioni di commutazione robuste e ripetute.
- Centrali elettriche:Utilizzato per il controllo e la protezione di circuiti elettrici di media tensione selezionati.
- Sottostazioni:Integrato in adeguate disposizioni di quadri per funzioni di distribuzione e protezione.
- Reti di distribuzione:Utilizzato dove sono essenziali una commutazione affidabile e un'interruzione in caso di guasto.
- Sistemi energetici rinnovabili:Configurazioni VCB appropriate possono essere utilizzate all'interno dei sistemi di distribuzione legati all'energia eolica e fotovoltaica, a seconda della progettazione del sistema e dei requisiti ambientali.
Le informazioni sul prodotto fornite da Toonice descrivono le apparecchiature VCB per sistemi CA trifase interni nell'intervallo 3-10 kV e affermano inoltre che gli interruttori automatici in vuoto vengono utilizzati in intervalli di tensione come 11-33 kV. Ciò significa che gli acquirenti dovrebbero confermare l'esatta tensione nominale e la configurazione del modello selezionato piuttosto che considerare questi intervalli come specifiche universali.
Quali condizioni operative dovrebbero essere considerate?
La corretta selezione dell'ambiente è essenziale per il funzionamento affidabile dell'interruttore automatico di media tensione. Temperatura, umidità, altitudine, interferenze elettromagnetiche, vibrazioni e urti possono influenzare le prestazioni dell'apparecchiatura e l'affidabilità dell'isolamento.
| Condizione | Requisito di riferimento | Considerazione sulla selezione |
|---|---|---|
| Temperatura operativa | Tipicamente da -40°C a +40°C | Confermare la temperatura nominale effettiva del modello e la configurazione interna/esterna. |
| Temperatura di conservazione | Da -40°C a +85°C | Considerare le condizioni di magazzino e di trasporto. |
| Umidità relativa | Media giornaliera ≤95%; media mensile ≤90% | Utilizzare una protezione dall'umidità dove può formarsi condensa. |
| Altitudine | Tipicamente riferito fino a 1.000–2.000 m | Le installazioni ad alta quota possono richiedere considerazioni speciali sull'isolamento e sulla sigillatura. |
| EMI | Potenziale interferenza da fulmini e convertitori | Prendere in considerazione misure di schermatura, messa a terra e filtraggio. |
| Vibrazioni e urti | Dipendente dall'applicazione | Valutare le condizioni meccaniche, in particolare in aree esterne o sismiche. |
Per progetti con elevata umidità, temperature estreme, alta quota o vibrazioni significative, i team addetti agli acquisti dovrebbero comunicare le condizioni complete del sito al produttore di VCB prima della selezione del modello finale.
Come dovresti selezionare il VCB giusto?
La scelta di un VCB dovrebbe comportare qualcosa di più del semplice confronto dei prezzi di acquisto. L'interruttore deve corrispondere alle caratteristiche elettriche e alle condizioni ambientali dell'intero sistema di distribuzione dell'alimentazione.
- Conferma la tensione nominale:Selezionare un interruttore adatto alla tensione del sistema e al livello di isolamento richiesto.
- Controllare la corrente nominale:Assicurarsi che la corrente nominale continua soddisfi il carico massimo previsto.
- Valutare i requisiti di cortocircuito:Il potere di interruzione deve essere adeguato alla corrente di guasto prevista.
- Considera la frequenza di commutazione:Le applicazioni di commutazione frequenti richiedono un'adeguata resistenza meccanica ed elettrica.
- Controlla la configurazione di installazione:Verificare se l'interruttore verrà installato in una disposizione idonea di armadio a montaggio medio, a doppio strato o fisso.
- Valutare le condizioni ambientali:Prima di ordinare è necessario considerare la temperatura, l'umidità, l'altitudine, le vibrazioni e le interferenze elettromagnetiche.
- Verificare i requisiti di controllo:Confermare che il meccanismo operativo e il circuito di controllo siano compatibili con l'intero sistema del quadro.
- Controlla il supporto del produttore:La documentazione tecnica, la guida all'installazione, i pezzi di ricambio e il supporto post-vendita possono incidere sui costi operativi a lungo termine.
Per i team di procurement che cercano aProduttore o fornitore cinese di VCB, la documentazione tecnica e il supporto applicativo sono particolarmente importanti. Un fornitore affidabile dovrebbe essere in grado di aiutare gli acquirenti a verificare la classificazione elettrica, la configurazione dell'installazione, le condizioni ambientali e l'applicazione prevista prima della produzione o della spedizione.
Domande frequenti sull'interruttore automatico in vuoto VCB
Qual è lo scopo principale di un interruttore automatico in vuoto VCB?
Un VCB viene utilizzato per controllare e proteggere i circuiti elettrici di media tensione. Può interrompere le normali correnti di carico e le correnti di guasto entro i valori elettrici specificati utilizzando un'ampolla sotto vuoto sigillata per l'estinzione dell'arco.
Perché un VCB utilizza il vuoto come mezzo di estinzione dell'arco?
Il vuoto fornisce un ambiente fortemente isolante dopo la separazione dei contatti e aiuta a sopprimere rapidamente l'arco elettrico. Ciò consente una struttura compatta, requisiti di manutenzione ridotti e prestazioni di interruzione affidabili.
Un VCB è adatto per commutazioni frequenti?
SÌ. La tecnologia VCB è particolarmente adatta per applicazioni che richiedono operazioni ripetute poiché l'usura dei contatti durante l'interruzione della corrente è relativamente bassa. Le informazioni sul prodotto di Toonice indicano prestazioni di interruzione della corrente nominale superiori a 5.000 operazioni per il prodotto di riferimento.
Quale intervallo di tensione può coprire un VCB?
L'intervallo di tensione appropriato dipende dal modello specifico. Toonice descrive le applicazioni VCB inclusi i sistemi CA trifase per interni da 3–10 kV e fa riferimento ad applicazioni più ampie come 11–33 kV. Gli acquirenti devono confermare l'esatta tensione nominale del modello selezionato prima dell'acquisto.
Un interruttore automatico in vuoto richiede una manutenzione regolare?
I VCB generalmente richiedono meno manutenzione del mezzo di estinzione dell'arco perché l'interruttore è sigillato e utilizza il vuoto anziché l'olio. Tuttavia, l'intero gruppo interruttore e quadro richiede ancora ispezioni, test, controlli meccanici e manutenzione adeguati secondo le istruzioni del produttore e gli standard elettrici applicabili.
I VCB possono essere utilizzati nei sistemi di distribuzione di energia rinnovabile?
I VCB idonei possono essere incorporati nei sistemi di distribuzione legati all'energia eolica e fotovoltaica. Tuttavia, i progettisti dovrebbero valutare le condizioni transitorie, le interferenze elettromagnetiche, il coordinamento della protezione, l'esposizione ambientale e le caratteristiche elettriche del sistema completo.
Conclusione
Un interruttore automatico in vuoto VCB combina tecnologia di interruzione del vuoto, struttura compatta, rapida estinzione dell'arco, bassi requisiti di manutenzione e elevata resistenza alla commutazione, rendendolo una soluzione efficace per molte applicazioni di distribuzione dell'alimentazione a media tensione. Per gli impianti industriali, le sottostazioni, le centrali elettriche, le attività minerarie e i sistemi di energia rinnovabile idonei, la scelta del corretto VCB richiede un'attenta valutazione di tensione, corrente, livello di guasto, frequenza di commutazione, configurazione di installazione e condizioni ambientali. Se stai cercando un VCB affidabile per un nuovo progetto o stai sostituendo le apparecchiature di protezione di media tensione esistenti,contattacia Toonice per discutere della tua applicazione, dei requisiti tecnici e della soluzione VCB per interruttori automatici in vuoto adatta.
